EGR阀位置传感器详解

01 EGR 阀位置传感器的作用

废气再循环（EGR） 系统按照是否设置有反馈监测元件，可以分为开环控制EGR系统和闭环控制EGR 系统。闭环控制EGR 系统与开环控制EGR 系统相比，只是在EGR 阀上增设了一个EGR 阀位置传感器作为反馈信号，用以监测EGR 阀开度的大小，使EGR 率保持在最佳值。EGR 阀位置传感器检测EGR 阀阀杆的上下移动位置，发动机ECU 以此确定阀门开度的大小。

02 EGR 阀位置传感器的安装位置

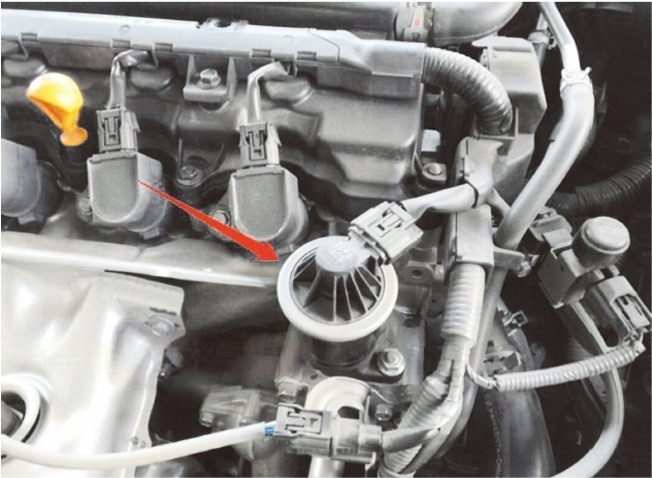

EGR 阀位置传感器安装在EGR 阀的上部，如图所示。

03 EGR 阀位置传感器的结构

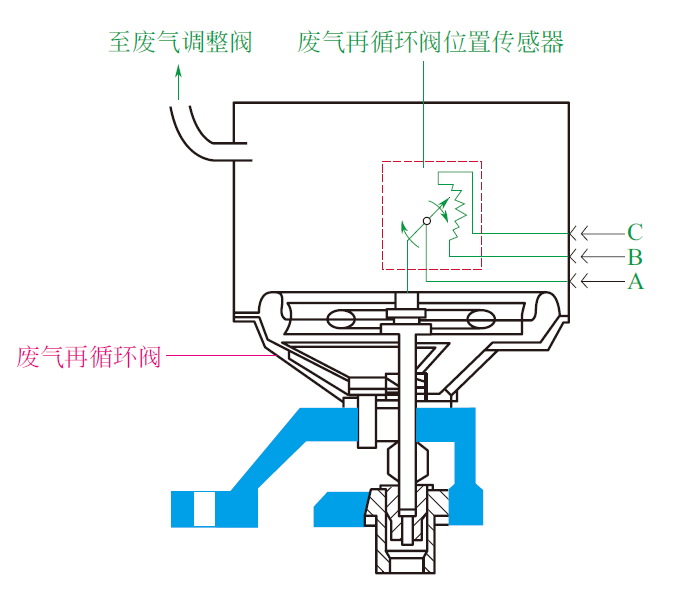

EGR 阀位置传感器结构如下图所示。EGR 阀阀针与电位器的滑动触点臂相连，占空比控制的EGR 阀随着占空比的变化，控制的真空吸力也不同，引起EGR 阀阀门开启的大小也不一样，阀杆上升的位移也不同。

04 EGR 阀位置传感器的工作原理

EGR 阀阀杆上升，推动与之相连的滑动触点臂的位置发生变化，从而使滑动触点在滑动电阻上滑动，产生不同的电压信号，这个信号会传递到发动机控制ECU，发动机控制ECU 以此监视EGR 阀的位置，确保阀门对ECU 的指令作出正确的响应，从而调整和修正EGR 阀开启时刻和占空比，精确控制再循环量的大小，以减小排放、改善性能。本田、别克、丰田等车型都安装有EGR 阀位置传感器。

05 EGR阀位置传感器与ECU的连接电路

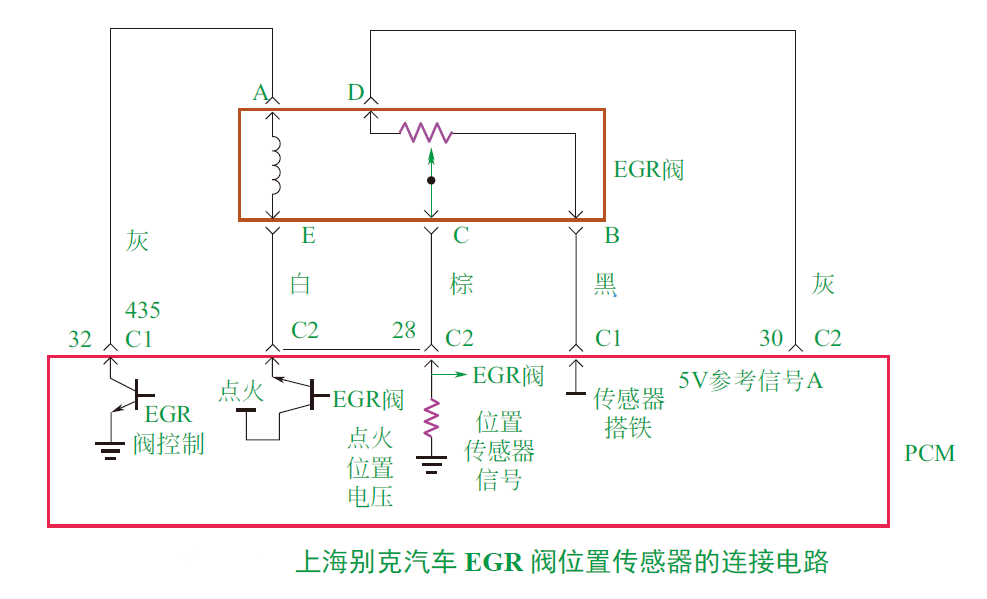

这里以上海别克汽车EGR 阀位置传感器为例，介绍其连接电路。

别克汽车废气再循环系统的废气再循环真空控制电磁阀和废气再循环阀位置传感器共用一个5 针插头，灰色连接的端子A、白色连接的端子E 分别和发动机控制单元PCM 连接，采用正极驱动器和PCM 中的搭铁电路控制，用于废气再循环真空控制电磁阀的驱动，另外3 条为电位器式的废气再循环阀位置传感器所使用，它能够监视EGR阀的位置，确保阀门对PCM 的指令作出正确的响应。电位器的D 端子为5V 参考电源、B 端子为搭铁端子、C 端子为信号输出端子。

06 EGR阀位置传感器的检测

（1）测量电阻

关闭点火开关，拔掉EGR 阀位置传感器线束插头，对传感器本体进行电阻测量：插座端子“B”与“D”之间的电阻应为4.92kΩ；插座端子“B”与“C”之间的电阻应随EGR 阀开度的变化而变化。

（2）测量外部电压和信号电压

打开点火开关至“ON”位置，断开EGR 阀位置传感器线束插头，用数字万用表电压挡检查D 端子与搭铁端电压，应有5V 参考电压，检查B 端子与搭铁端电压，应为0V。连接EGR 阀位置传感器线束插头，测量C 端子信号电压，在EGR 阀全关时为0.14～1.0V，用手动打开EGR 阀，其信号电压随着EGR 阀开度的变化而变化，全开时为4.5～4.8V。如果测量结果不符合要求，则应更换EGR 阀。

（3）解码器检测

连 接 解 码 器 读 取 故 障 码 ，如 果 废 气 再 循 环(EGR)阀位置传感器有故障，可能会出现下述故障码。

P0403：EGR 阀控制线路故障

如果电路功能失效，驱动器向PCM 发送信号，设置DTC P0403(EGR电磁阀控制电路不良)故障码。

P0404：EGR 阀打开位置不正确

在EGR阀打开时，PCM 将真实的EGR位置与要求的位置比较，如果真实位置小于要求位置15%，将设置DTC  P0404(EGR打开位置性能)的故障码。此故障一般为EGR 枢轴或轴座积炭过多引起的。

P0405：EGR 阀位置传感器信号电压低

如果PCM 检测到EGR 阀位置传感器反馈的电压低于0.14V，将设置DTC P0405(EGR阀位置传感器电压过低)的故障码。

P1404：EGR阀关闭不严

如果PCM指令EGR阀关闭时真实的EGR阀位置仍指示EGR阀处于打开的位置，将设置DTC P1404(EGR阀卡滞)的故障码。

（4）检查输出波形

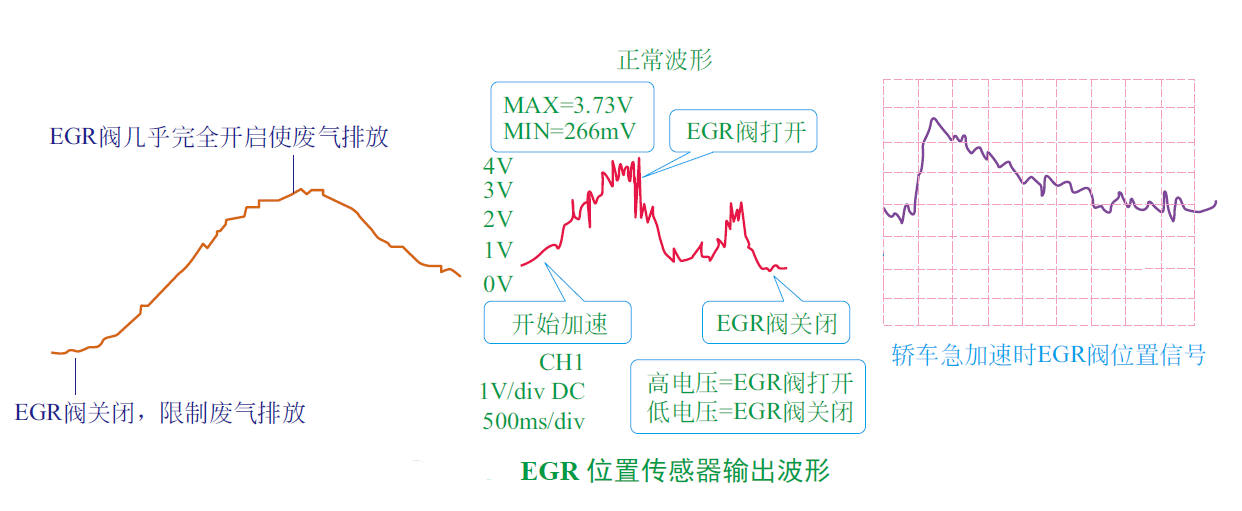

将示波器信号测量线探针插入传感器信号线中，启动发动机并加速，观察波形变化情况，如下图所示。当EGR 阀打开时波形上升，这时废气排放；当EGR 阀关闭时，波形下降，此时限制废气排出。汽车怠速时，EGR 阀是关闭的，不需要废气再循环；汽车正常加速时，EGR 阀开大；汽车减速时，EGR 阀也是关闭的。

07 EGR阀位置传感器故障分析

故障表现：

发动机怠速不稳；发动机怠速时会熄火；发动机低速时会抖动；尾气排放超标，氮氧化合物含量高。

发动机怠速不稳定甚至熄火的故障原因是：EGR 阀卡滞在开的位置；排放超标，氮氧化合物含量过高的故障原因是：EGR 阀卡滞在关的位置或者管道堵塞。

诊断与排除方法：

目前轿车发动机上应用较多的是由废气再循环阀（EGR）、三通电磁阀等组成废气再循环系统。具体步骤：

① 从节气门体上拆下真空软管并将真空泵接到真空软管上；

② 在发动机分别处于冷（发动机冷却液温度为50℃或更低）、热（发动机冷却液温度80～95℃或更高） 状态下，检查EGR 系统的工作状况，发动机冷态，怠速运转时施加的真空应该消失，发动机热态时，真空应能保持住。

检查EGR 阀控制真空度的方法：

在发动机冷却液温度为80～95℃时，从节气门体的EGR 真空接头上拆下真空软管，接上真空泵，启动发动机，加大油门使发动机转速增高后，检查EGR 阀的控制真空度是否随发动机转速的升高而成正比例增加，如果真空度变化不合理，则说明节气门的通风孔可能堵塞，需要清理。

检修EGR 阀的具体步骤：

① 拆下EGR 阀，检在有无卡滞、积炭现象，如有则需要清洗；

② 将真空泵接到EGR 阀上；

③ 向EGR 阀通道吹气，检查EGR 阀工作情况，当真空度不大于7kPa 时，空气应吹不过去，当真空度不小于23kPa 时，空气可以吹过去。注意，在安装EGR 网时，要用新的密封垫并将紧固螺栓拧紧至15～22N·m 的规定力矩。

检查EGR-TVV（废气再循环温控真空阀） 的具体步骤：

① 从EGR-TVV 上拆下真空软管，并将真空泵接到EGR-TVV 上。

② 抽真空，检查通过EGR-TVV 真空的情况，正常情况下当发动机冷却液温度不高于50℃时，真空度下降，当发动机冷却液温度不低于80℃时保持真空。

③ 将发动机冷却液从散热器中排入合适的容器内，从旁通出水口上拆下TVV 阀，并将TVV 阀放入水中。

④ 当水温低于35℃时，TVV 阀应该关闭，将空气吹入管口中，空气应不能流过TVV 阀；当水温高于54℃时，TVV 阀应该开启，将空气吹入管口中，空气应能自由地流过TVV 阀。

⑤ 在检修过程中，拆卸和安装EGR-TVV 时，对塑料部位均不得使用扳手，安装EGR TVV时，在螺纹部分要涂一层密封剂并将紧固螺栓拧紧至20～40N·m 的规定力矩，并重新加注发动机冷却液，检查有无泄漏。
