汽车继电器标准化故障诊断（五角款）

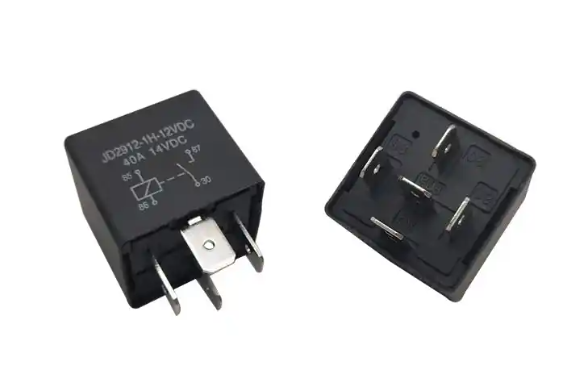

01五角继电器标准引脚定义与核心工作原理

汽车行业通用五角继电器遵循ISO国际标准引脚编号，分为2个线圈控制端和3个主回路执行端两大类，对应两类核心12V供电回路，与四角继电器的供电逻辑完全一致。

1.1. 核心引脚与两类12V供电定义

（1）线圈控制端（85、86脚，与四角继电器完全一致）

对应之前提到的线圈端12伏，是继电器的触发控制回路，仅承载0.1A-0.3A的小电流：

- 86脚：线圈供电端，常规接钥匙ON档电或常火12V，是线圈的工作电源输入端。

- 85脚：负控控制端，常规连接车身电脑BCM/ECU，由电脑控制搭铁通断，是继电器的开关触发脚。

- 完整回路：12V供电→86脚→继电器内部线圈→85脚→电脑控制搭铁→电瓶负极，线圈通电后产生磁力，驱动内部触点切换状态。

（2）主回路执行端（30、87、87a脚，核心新增87a常闭脚）

对应之前提到的继电端12伏，是继电器的大电流工作回路，承载负载额定工作电流（通常10A-40A）：

- 30脚：公共常电输入端，直接从电瓶正极取电，常态下保持稳定12V电压，是两路输出的公共电源端。

- 87脚：常开触点输出端，与四角继电器功能完全一致：继电器未吸合时与30脚完全断开，吸合后与30脚导通，给目标负载供电。

- 87a脚：常闭触点输出端（五角继电器独有）：继电器未吸合时与30脚保持导通，吸合后与30脚强制断开，实现与87脚相反的通断逻辑。

1.2. 两个核心工作状态（核心记忆点）

五角继电器的本质是单刀双掷开关，通过线圈通电与否，实现两路回路的同步切换：

- 常态（线圈未通电，继电器不工作）：30 ↔ 87a 保持导通，30 ↔ 87 完全断开

- 吸合态（线圈通电，继电器工作）：30 ↔ 87 强制导通，30 ↔ 87a 完全断开

1.3. 虚接故障核心现象

与四角继电器一致，若线圈端12V、继电端12V的回路存在虚接，空载测量时仍会显示12V电压，但带载后会因接触电阻产生电压降，出现灯泡亮度偏暗、电机转速不足、负载工作无力等故障现象。

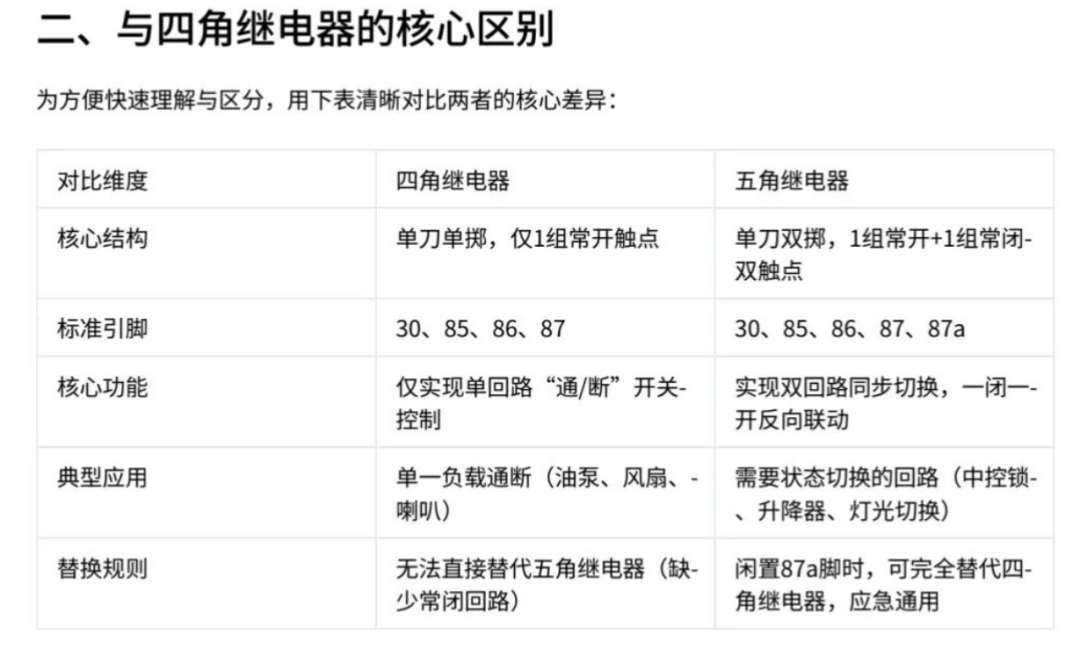

02与四角继电器的核心区别

为方便快速理解与区分，用下表清晰对比两者的核心差异：

03五角继电器标准化实战检测方法

检测逻辑与四角继电器高度兼容，分为控制端检测、本体好坏检测、执行端回路检测三大步骤，新手可直接按流程操作，零弯路定位故障。

3.1. 控制端（负控）标准化检测（与四角继电器完全一致）

适用于继电器不吸合、电脑报相关控制回路故障的场景，核心是验证线路与电脑板的好坏。

- 检测前提：点火开关置于ON档，万用表确认继电器插座86脚有稳定12V供电，电瓶电压正常（12V±0.5V）。

- 工具要求：3W/5W小功率LED试灯（严禁使用10W以上大功率试灯，避免烧毁电脑板驱动芯片）、诊断电脑、线束探针。

- 操作步骤与判断标准：

第一步：拔下五角继电器，找到插座上的85脚（负控控制线，连接电脑板）。

第二步：试灯夹子牢固夹在电瓶正极，探针轻轻触碰85脚负控控制线。

第三步：根据结果精准判断：

- 若试灯正常点亮，故障码可成功清除且不复现→负控线路导通正常，电脑板驱动模块无异常，故障锁定在继电器本体。

- 若试灯不亮，或试灯点亮但故障码无法清除→控制回路存在故障：试灯不亮为控制线断路/针脚腐蚀；试灯亮但清码失败为电脑板内部驱动损坏。

3.2. 继电器本体好坏离线检测（新手零失误判断法）

无需装车，用万用表即可100%判断继电器好坏，避免盲目换件。

- 工具：数字万用表（通断档/电阻档）、12V电瓶/稳压电源。

- 第一步：常态通断检测（不通电状态）

万用表调至通断档，测量两组触点：

- 30脚与87a脚：应正常导通（蜂鸣器响），若不导通则为常闭触点烧蚀损坏。

- 30脚与87脚：应完全断开（无蜂鸣），若导通则为常开触点粘连、继电器报废。

- 第二步：线圈通电动态测试

给85、86脚通12V电（86接正极，85接负极），听到“嗒”的吸合声后，再次测量：

- 30脚与87脚：应正常导通，若不导通则为常开触点烧蚀、线圈吸合无力。

- 30脚与87a脚：应完全断开，若仍导通则为触点卡滞、继电器损坏。

- 补充线圈检测：万用表测85与86脚电阻，正常阻值为60Ω-200Ω；阻值无穷大为线圈断路，阻值接近0Ω为线圈短路，均需直接更换。

3.3. 执行端回路在线检测（实车维修核心方法）

适用于负载不工作、工作异常的场景，核心是验证线路、负载、搭铁的完整性，无需拆解线束，一步定位故障。

- 检测前提：拔下五角继电器，万用表确认插座30脚有稳定12V常电，电瓶电压正常。

- 工具：3W/5W试灯、线束探针。

- 操作步骤与判断标准：

第一步：常开端87脚回路检测（与四角继电器完全一致）

- 操作：试灯夹子夹电瓶正极，探针触碰插座87脚。

- 判断：

- 试灯正常点亮，亮度与直接接电瓶一致→87脚线路、对应负载、搭铁线全部正常。

- 试灯完全不亮→87脚线路断路、负载损坏、搭铁线完全脱落。

- 试灯亮度偏暗→87脚回路存在虚接（针脚腐蚀、搭铁点生锈、负载内部虚接）。

第二步：常闭端87a脚回路检测（五角继电器独有）

- 操作：试灯夹子夹电瓶正极，探针触碰插座87a脚。

- 判断：

- 试灯正常点亮→87a脚线路、对应负载、搭铁线全部正常。

- 试灯完全不亮→87a脚线路断路、对应负载损坏、搭铁失效。

- 试灯亮度偏暗→87a脚回路存在虚接故障。

04常见故障与实战排查完整流程

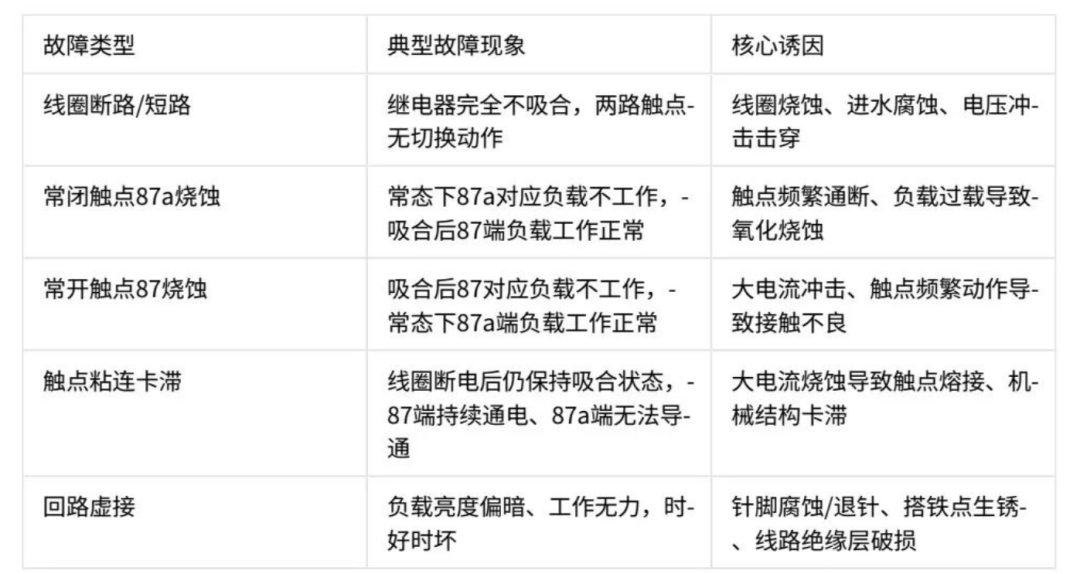

4.1.五角继电器核心常见故障与现象

4.2. 实车故障零弯路排查流程

当遇到五角继电器控制的负载不工作/工作异常时，按以下顺序一步排查，无需盲目换件：

第一步：确认基础供电，万用表测量继电器插座30脚（继电端12V）、86脚（线圈端12V），确认两个12V供电正常，排除供电虚接、断路、烧保险故障。

第二步：检测控制回路，用试灯测85脚负控端，确认线路与电脑板是否正常，排除控制端断路、电脑板驱动损坏故障。

第三步：检测执行回路，分别测87、87a脚回路，确认两路负载、线路、搭铁是否正常，排除执行端断路、虚接、负载损坏故障。

第四步：本体好坏检测，离线测继电器常态+通电通断状态，确认继电器是否损坏，更换即可排除故障。

05汽车典型应用场景

五角继电器的核心优势是单继电器实现双回路切换，无需两个四角继电器，节省空间与成本，车载典型应用如下：

5.1. 中控门锁系统：最主流应用，30脚接12V常电，87a接门锁闭锁回路，87接门锁解锁回路，继电器吸合/断开，直接实现解锁与闭锁的双向切换。

5.2. 玻璃升降器系统：控制升降电机正反转，通过触点切换改变电机供电极性，实现玻璃上升与下降的双向控制。

5.3. 起动机控制回路：常态下87a接车辆附属负载（音响、空调），启动时继电器吸合，切断非必要负载，保证起动机有充足的供电电流。

5.4. 灯光切换系统：用于远近光切换、转向灯与双闪灯的回路切换，避免两路信号冲突，保证灯光逻辑正常。

06维修应急替换技巧

- 五角继电器可直接替代四角继电器：仅需空置87a常闭脚，按四角继电器的接线方式，接30、85、86、87四个脚，功能与四角继电器完全一致，应急场景可通用。

- 四角继电器不可直接替代五角继电器：因缺少87a常闭回路，无法实现双路切换功能，仅当原电路87a脚未使用时，可临时替代使用。
