悬架设计计算全解析

01悬架设计计算的核心目标与流程

悬架设计的核心目标是在汽车的平顺性（乘坐舒适性）、操纵稳定性、车身姿态控制和结构强度之间取得最佳平衡。其计算流程通常遵循以下逻辑：

1. 确定整车与悬架系统参数包括簧载/非簧载质量、轴荷分配、质心位置、轮距、轴距等。

2. 选择悬架类型与导向机构根据车型定位（如轿车、SUV、卡车）和性能目标，选择麦弗逊、双横臂、多连杆等结构，并确定其硬点（铰接点）坐标。

3. 计算悬架刚度与偏频这是决定平顺性的基础。

4. 计算导向机构运动学特性分析车轮跳动时定位参数（外倾角、前束角等）的变化，这对操纵稳定性至关重要。

5. 计算弹性元件（弹簧）参数确定弹簧刚度、行程、应力等。

6. 计算阻尼元件（减振器）参数确定阻尼系数，以控制振动衰减。

7. 计算稳定装置参数如横向稳定杆刚度，以控制车身侧倾。

8. 进行受力分析与强度校核确保各构件在极限工况下的安全。

9. 进行多体动力学仿真验证利用软件（如ADAMS）对上述计算进行验证和优化。

02核心计算内容详解

1. 悬架刚度与偏频计算

这是悬架设计的起点，决定了车辆的基本振动特性。

• 偏频（固有频率）：车身部分在悬架上的振动频率。偏频越低，一般平顺性越好。

◦ 计算公式（单质量系统）：

n = (1/(2π)) * √(c/m_s)

其中：n为偏频（Hz），c为悬架刚度（N/m），m_s为单侧簧载质量（kg）。

◦ 简化实用公式（来自文档）：

n₀ = 300 / √f或 n₀ = 250 / √f

其中：n₀单位为次/min或Hz，f为静挠度（cm或mm）。静挠度 f = P / c，P为静载荷。

◦ 设计取值：轿车通常追求较低偏频（约1.0-1.5 Hz），SUV和卡车略高。文档指出，客车偏频约80-120次/min（1.33-2.0 Hz），轿车约55-80次/min（0.92-1.33 Hz）。

• 悬架刚度：

◦ 线刚度 c：使车轮中心相对于车身产生单位垂直位移所需的力。

◦ 角刚度：使车身产生单位侧倾角或纵倾角所需的力矩。例如，横向角刚度 c_α 用于计算车身侧倾角。

◦ 刚度计算：需先根据偏频和簧载质量确定所需刚度，再根据悬架结构计算实际刚度。

◦ 所需刚度：由 c = (2πn)² * m_s 求得。

◦ 实际刚度——换算线刚度：对于杠杆比不为1的悬架（如麦弗逊悬架，弹簧不直接作用于车轮），需将弹簧本身的刚度 k 换算到车轮接地点处的等效刚度 c。

◦ 换算公式（通用虚位移原理）：k = c * (δf / Δf)²

其中：k为车轮处换算刚度，c为弹簧自身刚度，δf为弹簧变形量，Δf为车轮垂直位移。

◦ 示例（麦弗逊悬架）：k = c * ( (m*l) / (n*B) )²，其中m, n, l, B为悬架杠杆机构的几何尺寸。

◦ 多轴汽车负荷分配与系统刚度：对于二轴以上汽车，需计算各轴悬架的负荷分配和系统的组合刚度、振动中心距等。

◦ 系统组合线刚度 c：c = Σc_i - [ Σc_i(l - l_i) ]² / Σc_i(l - l_i)²

◦ 振动中心距 R₀：R₀ = Σc_i(l - l_i)² / Σc_i(l - l_i)

◦ 各轴静变形量 f_i：f_i = (1 - (l - l_i)/R₀) * f，其中f为质心处静变形。

◦ 各轴偏频 N_i：N_i = 300 / √f_i

◦ 目标：使各轴偏频接近，建议末轴与前轴偏频比ξ在1.05~1.15之间。

2. 导向机构运动学与力矩中心计算

导向机构决定了车轮跳动时的运动轨迹，直接影响操控稳定性。

• 车轮定位参数：包括主销内倾角、后倾角、车轮外倾角和前束角。这些参数随车轮跳动的变化规律是评价悬架优劣的关键。

• 悬架中心与力矩中心：

◦ 悬架中心：车轮相对于车身运动的瞬时中心。

◦ 侧倾力矩中心：车身在侧向力作用下，侧倾运动的瞬时中心。对于独立悬架，通常是左右车轮悬架中心连线与车身中心线的交点。

◦ 计算方法：常用三心定理。例如，对于双横臂悬架，通过寻找车身、车轮、地面三者之间的三个瞬时中心共线来求解。

• 侧倾角计算：车身在侧向加速度 a 作用下的侧倾角 α。

◦ 公式：α = (180/π) * ( (m*a*e_r) / (c_α - m*g*e_r) )

其中：m为簧载质量，a为侧向加速度，e_r为侧倾力矩臂（质心到侧倾中心的距离），c_α为整车横向角刚度，g为重力加速度。

◦ 设计限值：通常要求侧向加速度为0.4g时，车身侧倾角不大于3.5°。

• 纵倾角计算：与侧倾角类似，用于评价制动点头和加速抬头现象。

3. 弹性元件设计计算

以最常用的螺旋弹簧和钢板弹簧为例。

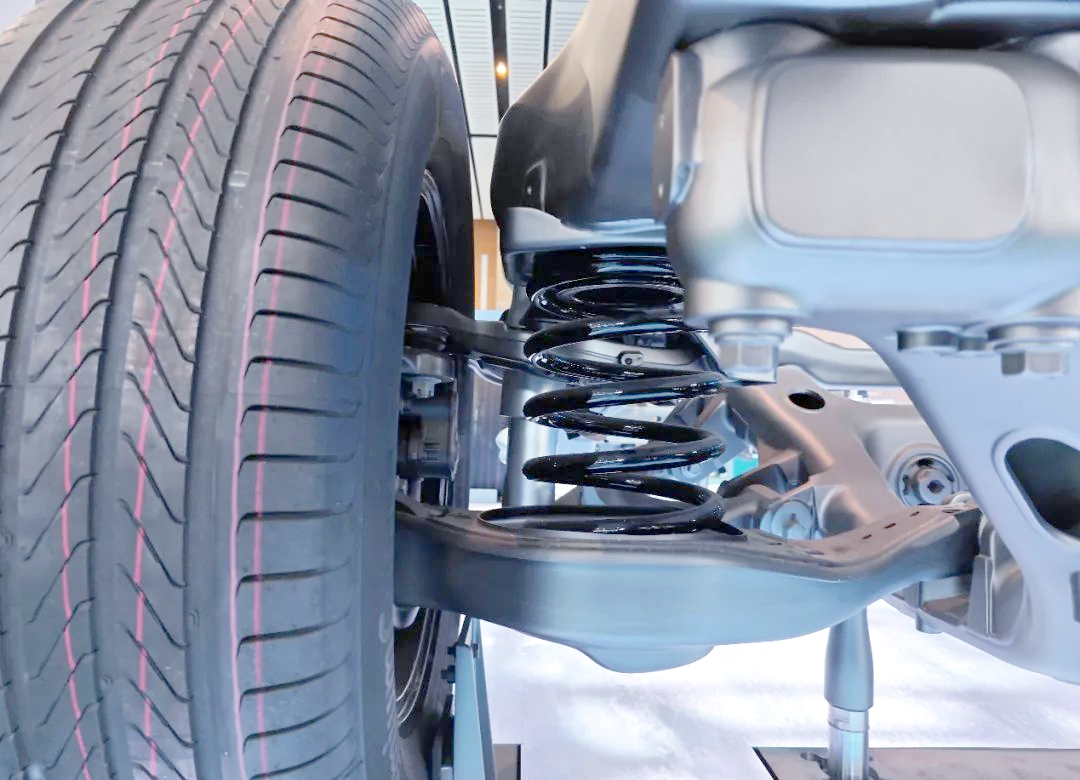

• 螺旋弹簧：

◦ 刚度计算：c = (G * d⁴) / (8 * D_m³ * n)

其中：G为剪切模量，d为簧丝直径，D_m为弹簧中径，n为有效圈数。

◦ 应力校核：最大剪切应力 τ_max = (8 * F_max * D_m * K_w) / (π * d³)，应小于许用应力。K_w为曲度系数。

◦ 行程与压并校核：确保工作行程内不压并。

• 钢板弹簧：

◦ 计算更为复杂，涉及多片叠加、片端力、总成应力、各片预应力等。

◦ 总成刚度：可采用“集中载荷法”或“共同曲率法”计算。例如，对于对称板簧，总成刚度 k = 2c（c为单侧刚度）。

◦ 总成应力：σ_A = (6 * E * h * f_c) / (δ * (L - k*S)²)，其中E为弹性模量，h为主片厚，f_c为静挠度，L为主片长，S为夹紧距，δ, k为系数。

◦ 各片曲率半径与预应力：确保组装后各片贴合并具有适当的预应力，是钢板弹簧设计的核心。

4. 阻尼元件（减振器）设计计算

减振器用于衰减振动，其核心参数是阻尼系数。

• 相对阻尼系数（阻尼比）ψ：衡量阻尼大小的无量纲数。

◦ 公式：ψ = c / (2 * √(m_s * k))，其中c为减振器阻尼系数，k为悬架刚度。

◦ 取值范围：通常取0.25~0.35。压缩行程的阻尼比一般小于复原行程，压拉比约为1/4 ~ 1/2。

• 阻尼系数确定：

◦ 首先根据平顺性目标确定悬架系统所需的总阻尼系数 C_total = 2 * ψ * √(m_s * k)。

◦ 然后根据减振器在悬架中的杠杆比 i（减振器两端速度与车轮中心垂向速度之比），计算减振器自身的阻尼系数 c_damper = C_total / i²。

• 示功图与阻尼系数检验：通过减振器试验台测得的示功图（力-位移曲线），可以反推阻尼系数。比如特定值法、P-v图法、平均值法等多种方法。

5. 稳定装置设计计算

主要用于提供抗侧倾刚度，控制车身侧倾。

• 横向稳定杆角刚度：c_αw = (1/2) * k_w * l_c²

其中：k_w为稳定杆在立柱处的换算线刚度，l_c为立柱中心距。

• 稳定杆线刚度计算：取决于稳定杆的几何形状（U形、Z形等）、材料（剪切模量G）和断面惯性矩（J）。

• 设计规范：当悬架弹性元件提供的整车横向角刚度不足时（例如，无法满足侧倾角限值），需加装横向稳定杆。其角刚度应补充至所需值。

6. 关键性能指标汇总

• 质量比 μ：簧载质量与非簧载质量之比，一般3.5~7.0。

• 刚度比 γ：轮胎径向刚度与悬架刚度之比。

• 静挠度 f：静载荷下的变形量，轿车14~30cm。

• 阻尼比 ψ：0.25~0.35。

• 偏频 n₀：轿车55~80次/min（0.92~1.33 Hz）。

• 偏频比 λ_n：后悬架偏频与前悬架偏频之比，适宜范围1.05~1.10，可使车身俯仰振动衰减更快。
