新能源汽车如何通过数据流分析诊断故障

您的电动汽车充电时电流忽大忽小，续航越来越短？储能电站的监控大屏上，电池组电压曲线像心电图一样起伏？这些看似正常的现象背后，藏着电池的「隐藏病症」——电压均衡度恶化和充电电流异常。通过分析 BMS（电池管理系统）数据流，能精准定位这些故障。

01、两大核心指标

1. 电压均衡度：电池组的「体力均衡值」

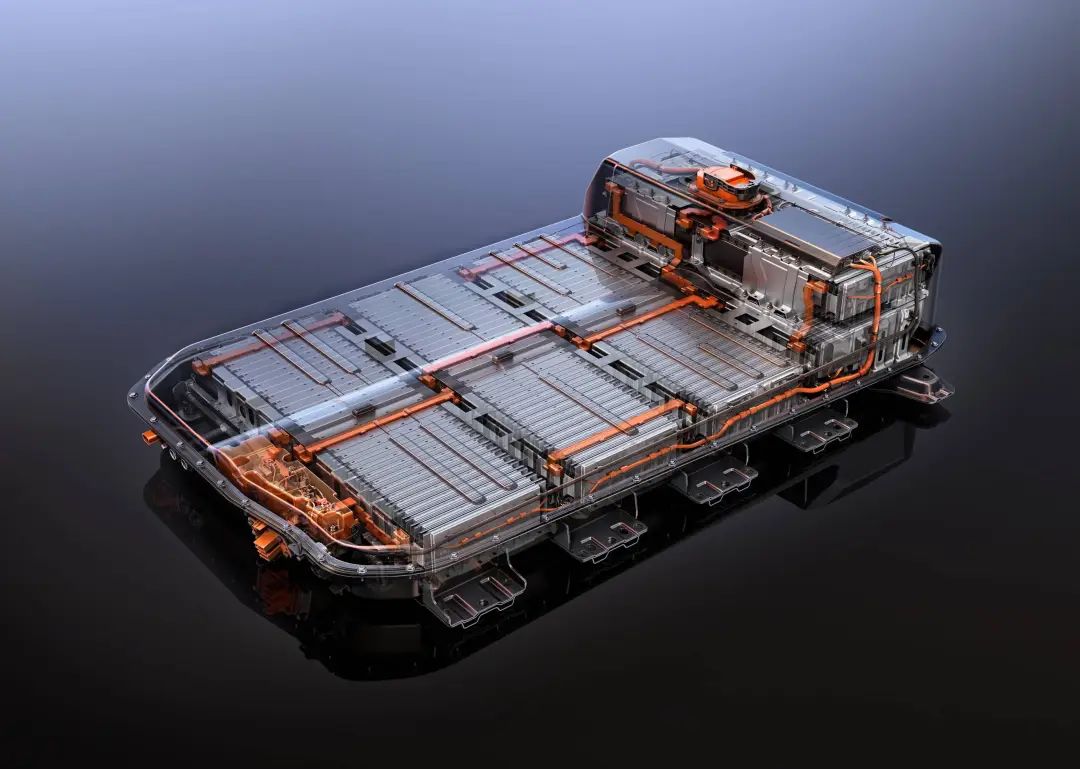

电池组由 N 节单体串联而成，理想状态下各单体电压差应＜5mV（如 3.65V±0.005V）。电压均衡度用「最大电压 - 最小电压」表示，就像接力队中队员的体力差异：

健康状态：均衡度＜20mV（磷酸铁锂）/＜50mV（三元锂），所有电池「齐步走」；

亚健康状态：均衡度 20-50mV（铁锂）/50-100mV（三元），部分电池「拖后腿」；

故障状态：均衡度＞50mV（铁锂）/＞100mV（三元），可能触发过充 / 过放保护。

2. 充电电流异常：电池的「呼吸频率紊乱」

正常充电时，电流应按 BMS 预设曲线平稳变化（如 0.5C 恒流→4.2V 恒压）。异常现象包括：

电流跳变：充电中电流突然下降 30% 以上（如从 50A 骤降至 30A），可能是单体电压超限；

恒压时间过长：达到截止电压后，电流＞0.05C 持续超过 1 小时，说明电池「喝不饱」（容量衰减）。

02、3 步诊断法：从数据异常到故障定位

工具准备诊断仪：元征 X-431 Pro（支持新能源专用协议）、便携 BMS 数据读取器（如创腾 CT-800）；

数据分析表：记录每节单体电压、总电压、充电电流、SOC（荷电状态）随时间变化曲线。

诊断步骤

第 1 步：捕捉异常数据特征（锁定问题类型）

通过诊断仪导出充电过程数据流，重点观察 2 个关键节点：

恒流阶段（CC 模式）：

若某单体电压增速比平均快 10%（如其他单体每分钟升 10mV，故障单体升 15mV），可能是该单体内阻升高（老化或接触不良）；

案例：某电动车充电时 12 号单体电压 5 分钟内从 3.5V 飙升至 3.8V（正常应 3.65V），诊断为极柱氧化导致接触电阻增大 50%。

恒压阶段（CV 模式）：

电流下降速率＜0.1C / 分钟（如从 1C 降至 0.5C 超过 5 分钟），说明电池整体内阻升高，可能是电解液干涸或 SEI 膜增厚；

案例：储能电站一组 280Ah 电池恒压阶段电流下降缓慢，拆解发现隔膜孔隙率下降 20%，导致离子传输受阻。

第 2 步：均衡度分析（定位具体故障单体）

计算每节单体与平均电压的差值，绘制「电压偏差热力图」：

单点异常：某单体持续低于平均值 50mV（如铁锂电池组中某节 3.5V，其余 3.6V），多为单体内部活性物质脱落（如正极材料剥离）；

成片异常：连续 5 节以上单体电压偏低，且位置靠近电池包边缘，可能是该处散热不良导致长期高温老化（如某电动车电池包右侧长期被座椅遮挡，均衡度偏差超 80mV）。

第 3 步：关联充电电流曲线（判断故障严重程度）

将电流异常点与电压均衡度结合分析：

电流骤降 + 单点电压超上限：立即停止充电，可能是该单体即将过充（如三元锂单体电压＞4.3V，触发 BMS 强制断电）；

电流缓慢下降 + 整体均衡度恶化：需进行整组均衡（建议用主动均衡设备，如某品牌储能 BMS 的均衡电流达 5A，6 小时内可将均衡度从 80mV 降至 20mV）。

03、典型故障场景与解决方案

1. 电动车续航「虚标」：均衡度恶化是主因

现象：仪表盘显示续航 100km，实际只跑 60km，且充电时电流在 SOC 80% 后骤降。

诊断：

① 读取数据流发现 23 号单体电压比平均值低 80mV，充电时该单体率先达到 3.65V 截止电压，导致整组提前断电；

② 实测该单体容量仅为额定值的 75%（额定 20Ah，实测 15Ah），内阻达 60mΩ（正常＜30mΩ）。

解决：

若单体未鼓包，先进行 3 次 0.1C 小电流充放电活化，可能恢复部分容量；

若活化无效，更换同批次单体（注意一致性：容量差＜2%，内阻差＜10mΩ）。

2. 储能电站频繁报警：充电电流异常背后的接触故障

现象：10MWh 储能系统充电时电流从 500A 突然降至 300A，BMS 报「充电过流故障」。

诊断：

① 查看电流曲线发现每次跳变都伴随总电压波动（±2V），排除 BMS 软件问题；

② 检查电池组连接线，发现第 5 串汇流排螺丝扭矩不足（标准 15N・m，实测仅 8N・m），接触电阻导致电压采集失真。

解决：

用扭矩扳手按标准力矩重新紧固所有连接点；

对该串电池进行单独充放电测试，确认接触电阻降至 5mΩ 以下（使用四端子法测量）。

3. 电池包高温报警：数据流中的「蝴蝶效应」

现象：电动车快充时电池包温度超 55℃，充电电流自动降至 0.3C，同时均衡度恶化至 100mV。

诊断：

① 分析温度传感器数据，发现某区域电芯温度比平均高 15℃，对应位置的单体电压偏差最大；

② 拆解后发现该区域液冷管路堵塞，冷却液流量减少 40%，导致局部过热加速电池老化。

解决：

用高压水枪冲洗液冷管路（压力≤0.5MPa），更换防冻液（建议每年一次）；

对受影响的单体进行容量修复，必要时整组均衡（建议在慢充模式下进行，均衡效率提升 30%）。

04、避坑指南

1. 别忽视「早期预警信号」

当均衡度连续 3 次充电超过 30mV（铁锂）/80mV（三元），即使未触发故障码，也需进行预防性维护（如手动启动 BMS 均衡功能）；

充电电流在恒流阶段波动超过 ±5%，可能是 BMS 传感器精度下降（建议每年校准一次，误差＞±1% 时更换）。

2. 警惕「数据孤岛」陷阱

单独看电压或电流数据可能误判，需结合温度、SOC、循环次数综合分析：

低温环境（＜0℃）下均衡度自然升高 20% 属于正常，无需维修；

高循环次数（＞800 次）的电池容量衰减 15% 以内属于合理范围，不必过度更换。
